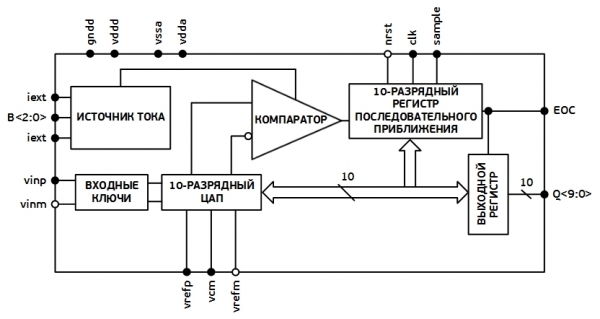

Данный 10-разрядный аналого-цифровой преобразователь последовательного приближения имеет дифференциальные аналоговые входы и параллельные выходные драйверы и обеспечивает частоту преобразования 1 MSPS и выше. Полностью дифференциальная архитектура обеспечивает значительное подавление синфазных помех, а также эффективное подавление как внутренних, так и внешних источников шума. Встроенный цифро-аналоговый преобразователь реализован с использованием сегментированной емкостной структуры, которая позволяет уменьшить площадь IP блока в целом. Входные ключи обеспечивают высокую линейность и низкое сопротивление схемы во включенном состоянии в широком диапазоне напряжений питания и рабочих температур.
Характеристики
- разрядность: 10 бит
- частота дискретизации: 1.5 MSPS и выше
- интегральная нелинейность: ±0.5 ЕМР
- дифференциальная нелинейность: ±0.4 ЕМР
- эффективная разрядность на частоте входного сигнала 50.1 кГц: 9.5 бит
- полностью дифференциальная архитектура
- возможность гибкой настройки соотношения быстродействие/энергопотребление
- раздельное питание аналоговых и цифровых блоков
- возможность использования как внешнего, так и внутреннего источника тока
- диапазон рабочих температур: от -40 до 175 °С
