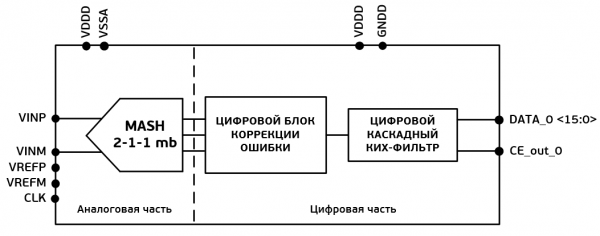

Микросхема высокоскоростного, высокопрецизионного 16-разрядного дельта-сигма АЦП. Передискретизация, в основе которой лежит работа данного АЦП, позволяет снизить чувствительность к фазовому дрожанию тактируемого сигнала во время выборки высокочастотного сигнала с большой амплитудой. В состав устройства входит дельта-сигма модулятор с MASH архитектурой и цифровой фильтр, включающий в себя пять каскадных полуполосовых КИХ-фильтров с децимацией. Данный подход позволяет сократить цифровую часть АЦП.
Характеристики
- разрядность: 16 бит
- тактовая частота: 32 МГц
- частота дискретизации: 1 МГц
- полностью дифференциальная архитектура
- интегральная нелинейность: ±2 ЕМР
- дифференциальная нелинейность: ±1 ЕМР
- эффективная разрядность: 14.5 бит
- полоса пропускания входного сигнала: 500 кГц
- диапазон рабочих температур: -40°С..+110°С
