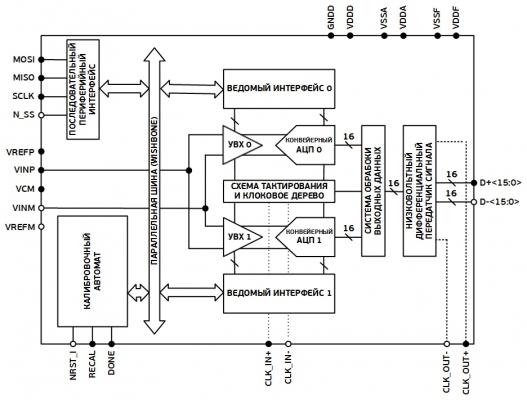

Данное устройство представляет собой полностью дифференциальный 16-разрядный аналого-цифровой преобразователь с двухканальной конвейерной архитектурой, оптимизированной для обеспечения высокой динамической производительности на частоте семплирования до 120 MSPS. Для согласования точности каналов и повышения статических и динамических характеристик в АЦП используется встроенный автомат, реализующий алгоритм последовательной аналого-цифровой калибровки встроенного смещения и коэффициентов усиления стадий и УВХ. Благодаря интегрированному в АЦП SPI интерфейсу пользователь имеет возможность легко производить контроль результатов проведенной автоматической калибровки, а также настройку основных параметров автомата и внутренних источников тока. При работе на пониженных частотах преобразования общее потребление АЦП может быть снижено до 50% путем уменьшения тока, генерируемого внутренними источниками, а также дополнительно на 50 % - путем использования только одного из каналов для преобразования.
Характеристики
- разрядность: 16 бит
- частота дискретизации: до 120 MSPS
- эффективная разрядность на частоте входного сигнала 10 МГц: не менее 12 бит
- полоса пропускания входного сигнала: до 120 МГц
- дифференциальный входной размах: до 5 В-В
- двухканальная конвейерная архитектура
- встроенный автомат аналого-цифровой калибровки параметров АЦП
- возможность использования выходов в LVDS (ANSI-644) и CMOS режимах
- внешний выход синхронизации для обработки выходной комбинации
- настройка внутренних параметров посредством встроенного SPI интерфейса, включая подстройку соотношения быстродействие/потребление
- раздельное питание аналоговых и цифровых блоков (5 В и 1.8 В, соответственно)
- диапазон рабочих температур:-40 до 110 °С
