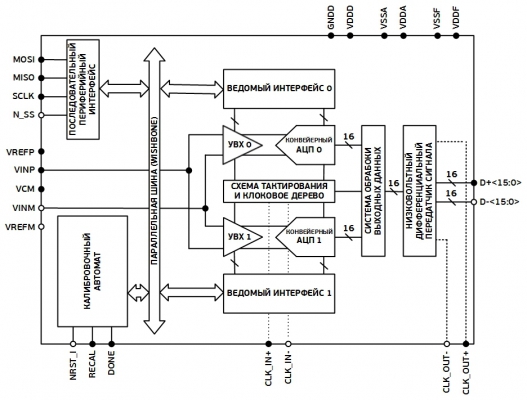

Представленный полностью дифференциальный 16-разрядный аналого-цифровой преобразователь, разработанный с использованием конвейерной архитектуры с чередованием каналов, обладает высокой динамической производительностью на частоте дискретизации до 180 МГц. Согласование точности каналов и повышение статических и динамических характеристик обеспечивается благодаря внутреннему автомату последовательной аналого-цифровой калибровки встроенного смещения и коэффициентов усиления стадий и УВХ. Интегрированный в АЦП SPI интерфейс позволяет пользователю легко производить контроль результатов проведенной автоматической калибровки, а также настройку основных параметров автомата и внутренних источников тока. Уменьшение тока, генерируемого внутренними источниками, а также использование только одного из каналов для преобразования позволяет снизить общее потребление АЦП.
Характеристики
- разрядность: 16 бит
- частота дискретизации: до 180 МГц
- дифференциальная нелинейность: ± 1.5 ЕМР
- интегральная нелинейность: ± 3.5 ЕМР
- эффективная разрядность на частоте входного сигнала 50 МГц: не менее 12.2 бит
- эффективная разрядность на частоте входного сигнала 100 МГц: не менее 12.1 бит
- полоса пропускания входного сигнала: до 180 МГц
- дифференциальный входной размах: от 0.5 до 1.25 В-В
- двухканальная конвейерная архитектура
- встроенный автомат аналого-цифровой калибровки параметров АЦП
- возможность использования выходов в LVDS (ANSI-644) и CMOS режимах
- внешний выход синхронизации для обработки выходной комбинации
- настройка внутренних параметров посредством встроенного SPI интерфейса, включая подстройку соотношения быстродействие/потребление
- раздельное питание аналоговых и цифровых блоков (5 В и 1.8 В, соответственно)
- рабочая температура: до 110 °С
