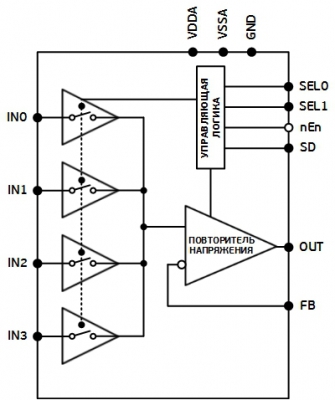

Микросхема представляет собой высокоскоростной мультиплексор, в котором передача входных сигналов без искажений и коммутация входов на выход обеспечивается благодаря входным отключаемым повторителям напряжения. В качестве выходного буфера сигнала используется мощный повторитель напряжения с внешней обратной связью и возможностью коррекции его коэффициента усиления. Для более гибкого и рационального использования прибора предусмотрен режим низкого потребления.
Характеристики
- напряжение питания: ± 5 В
- полоса пропускания на уровне -3 дБ: 250 МГц
- коэффициент нелинейных искажений: -78 дБ
- коэффициент подавления неактивного канала: 120 дБ
- время переключения канала: 10 нс
- время установления включения канала: 11 нс
- время установления выключения канала: 8 нс
- коэффициент усиления напряжения: 14000 В/В
- коэффициент идентичности усиления каналов: 0.02 %
- потребление тока: 25 мА
- диапазон рабочих температур: от -40°С до +85°С
- внешне настраиваемый коэффициент усиления
- возможность использования двух 4-to-1 мультиплексоров в качестве одного 8-to-1
