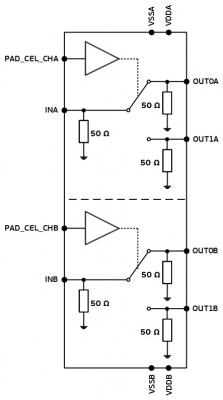

Данная микросхема представляет собой широкополосный двухканальный SPDT аналоговый ключ, который содержит два однополюсных ключа на два направления. Используемая при изготовлении КМОП технология обеспечивает высокую изоляцию и малые вносимые потери на частотах до 1 ГГц. Содержит интегрированную логику управления, которая исключает использование внешних цепей управления. Входы управления аналогового ключа совместимы с логическими уровнями КМОП и LVTTL.
Применение: беспроводная связь, коммутация высокочастотных сигналов.
Характеристики
-
коэффициент передачи в открытом состоянии: 0.95/0.94/0.93 на 0.1/0.5/1 ГГц
-
время переключения: 9 нс
-
коэффициент подавления сигнала между каналами: 64/47/41 дБ на 0.1/0.5/1 ГГц
-
диапазон рабочих температур: от -60 до +125°С
-
напряжение питания: 2.3 — 3.5 В
-
два абсолютно независимых SPDT ключа в чипе
-
входы и выходы изолированы металлизацией
-
высокочастотные входы полностью разделены
